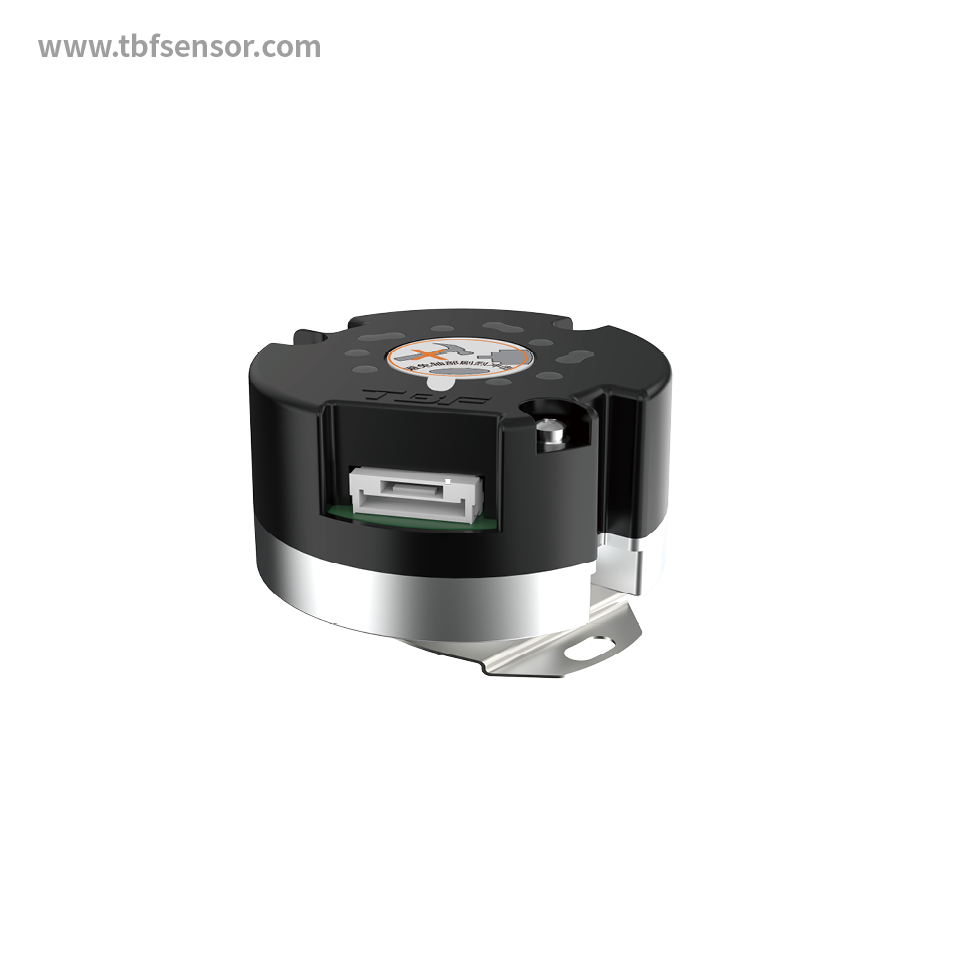

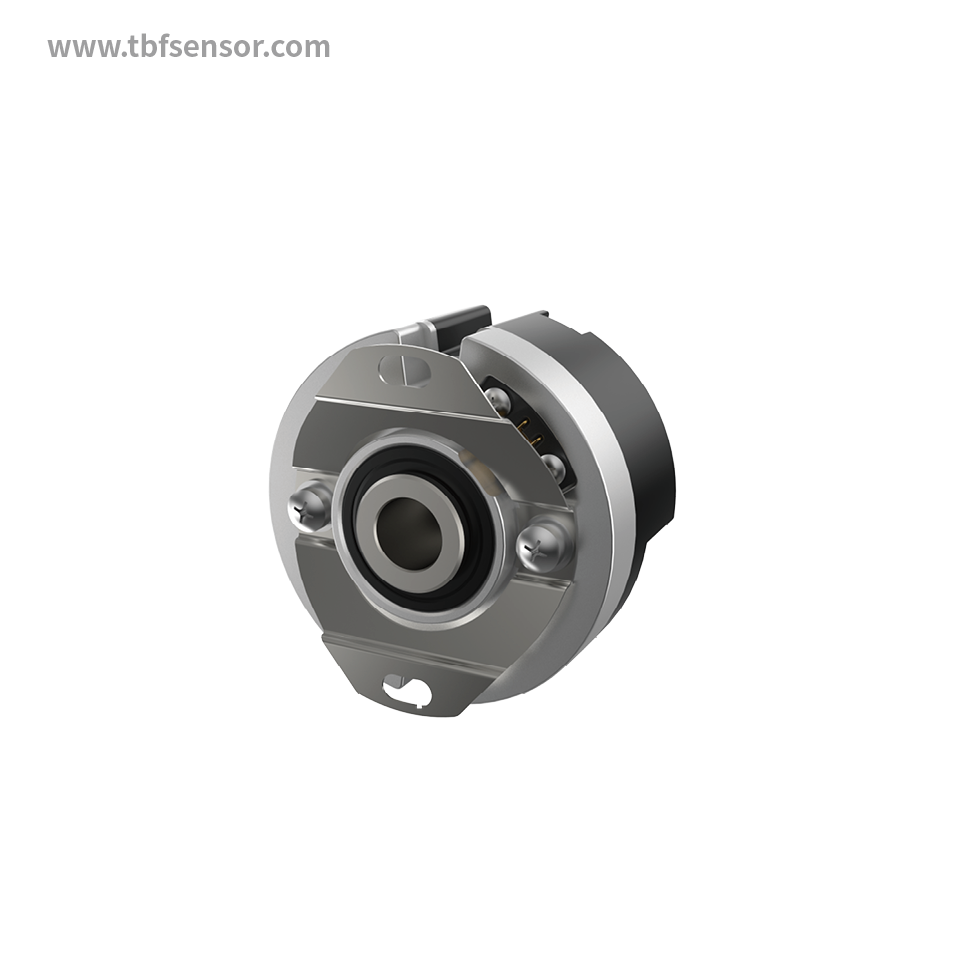

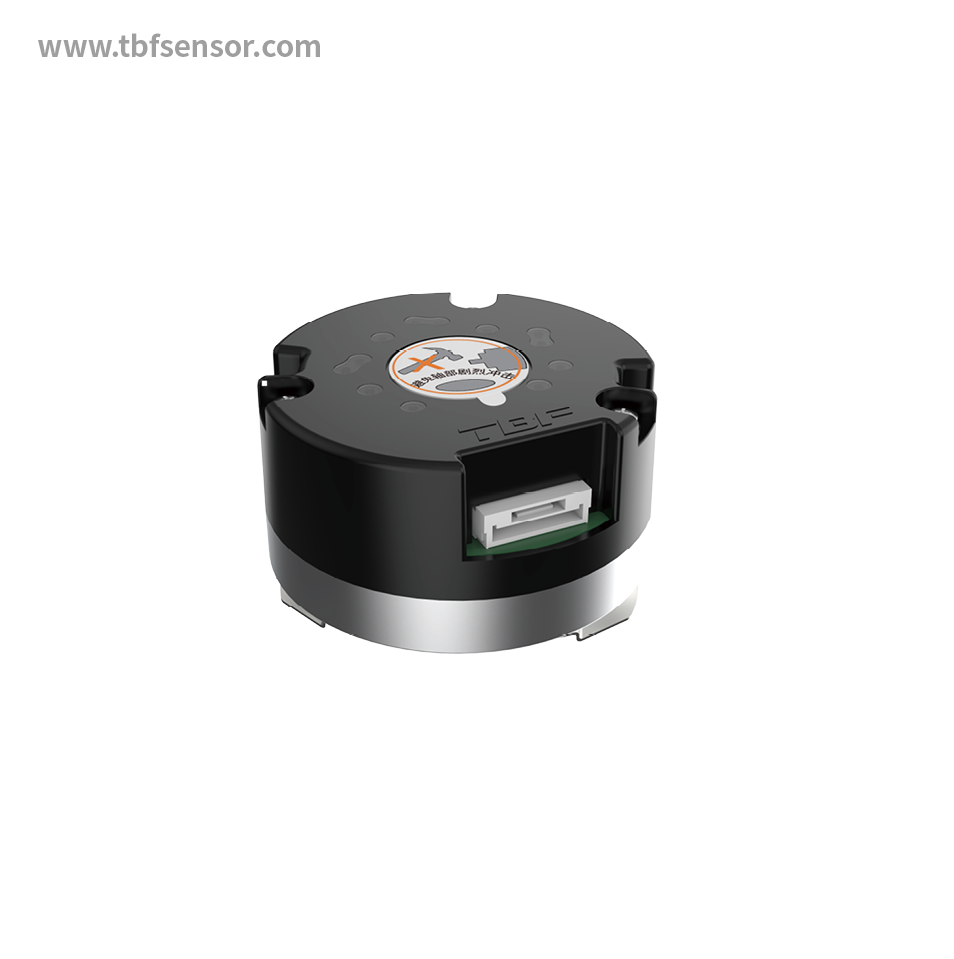

BMTA48
光电一体式机械多圈绝对值编码器
- RS485
产品优势
✳ 机械多圈技术，无需电池维护
✳ 光学原理，高刚性、高响应、高定位精度
✳ 整体式结构，简易安装
✳ 超薄设计，节省轴向空间
技术参数
单圈分辨率:17/23bit
多圈圈数:12/16bit
输出：RS485/BISS-C/SSI
波特率：RS485:2.5Mbps BISS-C:≤10Mbps SSI：≤4Mbps
通信频率：RS485:≤16kHz BISS-C:≤32kHz SSI：≤16kHz
绝对定位精度：17bit:≤ ±50 角秒 23bit:≤ ±50 角秒
重复定位精度：17bit:≤ ±10 角秒 23bit:≤ ±3角秒
主轴转速：≤ 6000 rpm

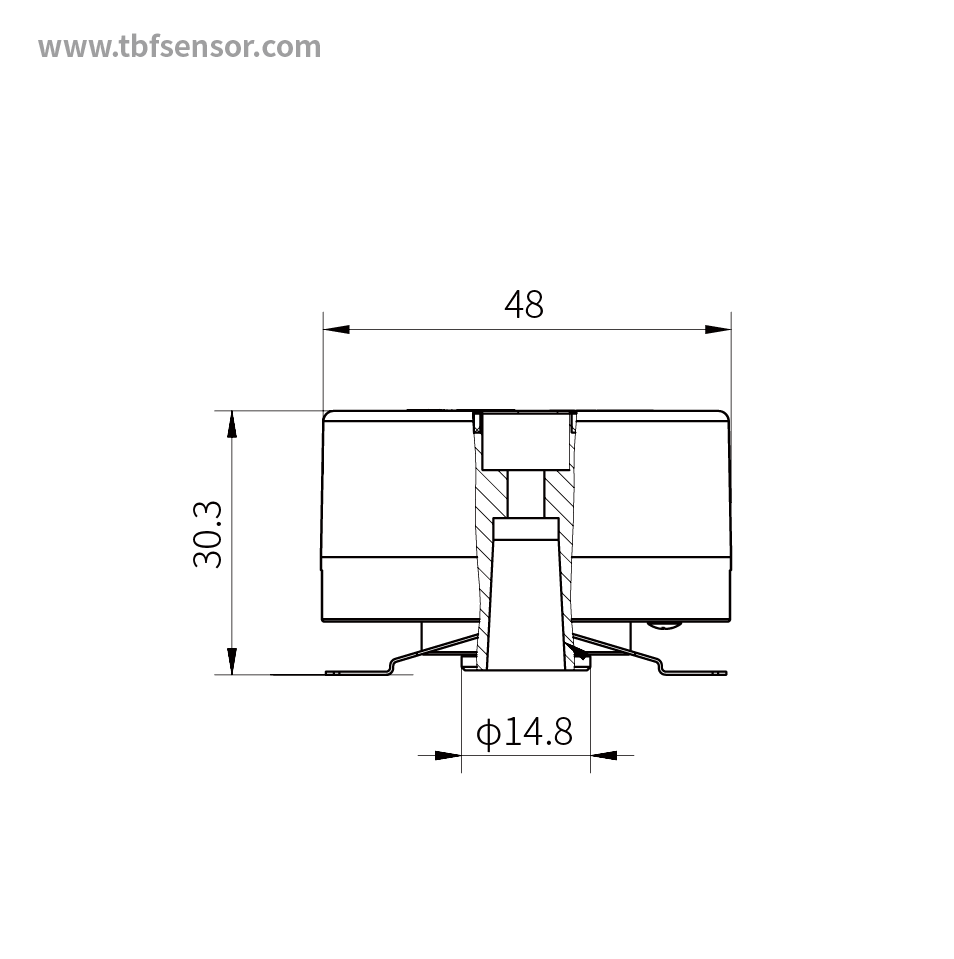

产品外径：48mm
轴类型：锥轴 Φ9mm（1:10）
直轴 Φ8mm
工作温度：-20℃...105℃
电气参数
供电电压：5V ±5%
电流消耗：RS485:135mA BISS-C:150mA SSI:150mA
绝缘电阻：50MΩ
